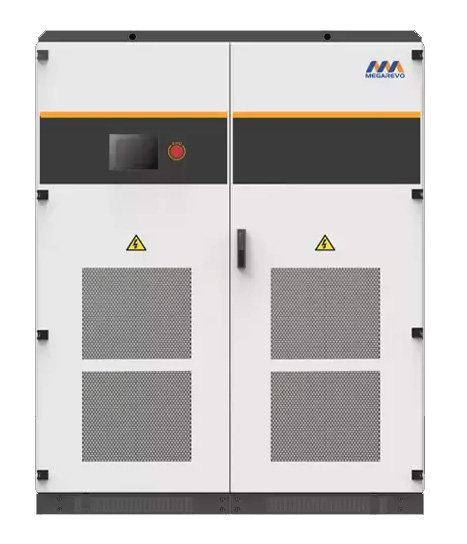

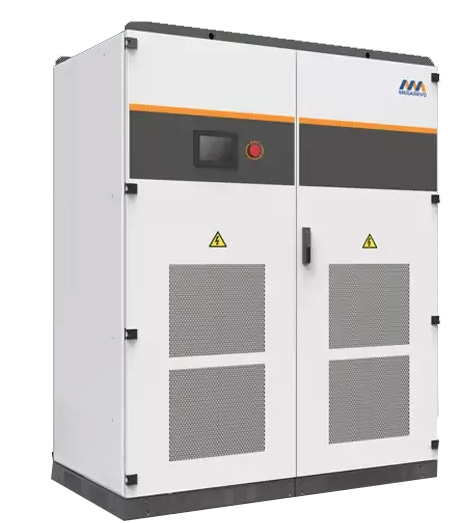

MEGA-T Energieumwandlungssystem (mit Transformator)

  • MEGA-T Energieumwandlungssystem (mit Transformator)
  • MEGA-T Energieumwandlungssystem (mit Transformator)
Anfrage
Eigenschaften
  • Kompatibel mit den meisten Akkus
  • Großer Spannungsbereich
  • geeignet für Ladung/Entladung in Hauptnetzen oder Inselnetzen
  • Aktive und reaktive Leistung einstellbar
  • Schwarzstart
  • unterschiedliche Wechselrichter können gleichzeitig angeschlossen werden
  • Flexible Kommunikation, Echtzeit-Batteriemanagementsystem
  • Klein und leicht aufzubauen, zu bedienen und instanndzuhalten
  • Max. Effizienz bis zu 98.7%
  • Ein energiesparender Ventilator mit intelligentem Temperaturkontrollsysten
  • starker digitaler Signalprozessor für stabile und effiziente Umwandlung
  • Der Erkennungsalgorithmus unserer patentierten Software findet Fehler bei der Umwandlung sofort und stellt den Systemstatus einfach dar
  • AC/DC Energiereserve für durchgehenden Betrieb des Kontrollsystems
Anwendungsbeispiele
  • Industriell und kommerziell
  • Microgrid
  • Solar Energiespeicher und Ladestationen für Elektrofahrzeuge
  • Spionagesystem

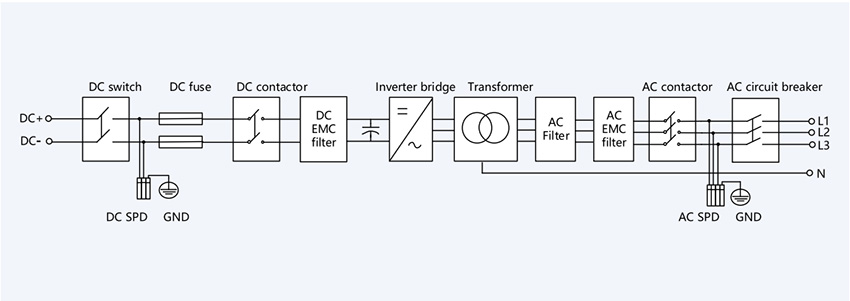

Wie funktioniert´s?
MEGA-T Energieumwandlungssystem (mit Transformator)
Technische Angaben
Datenblatt MEGA0030T MEGA0050T MEGA0100T MEGA0150T MEGA0250T MEGA0500T
DC(Akku)
Spannungsbereich 200V-850V 200V-850V 200V-850V 420V-850V 420V-850V 500V-850V
Max. Leistung 172A 285A 566A 404A 673A 1128A
AC(Hauptnetz)
Max. Ausgangsleistung 33kVA 55kVA 110kVA 165kVA 275kVA 550kVA
Nennstrom 30KW 50KW 100KW 150KW 250KW 500KW
Nennspannung 400V 400V 400V 400V 400V 400V
Spannungsbereich 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V
Nennstrom 44A 72A 144A 217 361A 722A
Max. Ausgangsleistung 48A 80A 160A 240A 400A 800A
Nennfrequenz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Frequenzbereich 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz
THDI < 3% < 3% < 3% < 3% < 3% < 3%
PF 1lagging-1leading 1lagging-1leading 1lagging-1leading 1lagging-1leading 1lagging-1leading 1lagging-1leading
AC Anschluss 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE 3W+N+PE
AC(Inselnetz)
Nennspannung 400V 400V 400V 400V 400V 400V
THDU ＜1% linear ＜5% nicht-linear nicht-linear ＜1% linear ＜5% nicht-linear ＜1% linear ＜5% nicht-linear ＜1% linear ＜5% nicht-linear ＜1% linear ＜5% nicht-linear ＜1% linear ＜5%
Nennfrequenz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Überspannungskapazität 110%-kontinuierlich 110%-kontinuierlich 110%-kontinuierlich 110%-kontinuierlich 110%-kontinuierlich 110%-kontinuierlich
Allgemeine Informationen
Max. Effizienz 96.00% 96.5% 97.1% 97.20% 97.3% 97.5%
Schutzart IP21 IP21 IP21 IP21 IP21 IP21
Lärmbelastung < 65dB < 65dB < 65dB < 65dB < 65dB < 65dB
Betriebtstemperatur －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃ －30～+55℃
Kühlung Gebläse Gebläse Gebläse Gebläse Gebläse Gebläse
Relative Feuchtigkeit nicht-kondensierend 0-95% nicht-kondensierend 0-95% nicht-kondensierend 0-95% nicht-kondensierend 0-95% nicht-kondensierend 0-95% 0-95% nicht-kondensierend
Max. Höhenanbringung 5000m(Effizienzverlust＞ 3000m)  5000m(Effizienzverlust＞ 3000m)  5000m(Effizienzverlust＞ 3000m)  5000m(Effizienzverlust＞ 3000m)  5000m(Effizienzverlust＞ 3000m)  5000m(Effizienzverlust＞ 3000m)
Maße (W×D×H) 800×800×2050mm 800×800×2050mm 800×800×2050mm 800×800×2050mm 1200×800×2050mm 1600×1050×2050mm
Gewicht 300kg 450kg 860kg 1000kg 1350kg 2770kg
Transformator vorhanden vorhanden vorhanden vorhanden vorhanden vorhanden
Eigenverbrauch < 10W < 10W < 10W < 10W < 10W < 10W
Transfer Hauptnetz/Inselnetz Manuell(Standard)Automatisch(optional) Manuell(Standard)Automatisch(optional) Manuell(Standard)Automatisch(optional) Manuell(Standard)Automatisch(optional) Manuell(Standard)Automatisch(optional) Manuell(Standard)Automatisch(optional)
Kommunikation
Bildschirm Touch-Screen Touch-Screen Touch-Screen Touch-Screen Touch-Screen Touch-Screen
BMS Schnittstelle RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN
Geräteschnittstelle RS485, TCP/IP RS485, TCP/IP RS485, TCP/IP RS485，TCP/IP RS485，TCP/IP RS485，TCP/IP
Zertifikate CE,TÜV CE,TÜV CE,TÜV CE,TÜV CE,TÜV CE,TÜV
