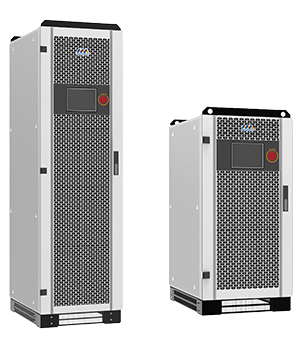

MPS Serie Zentralwechselrichter

  • MPS Serie Zentralwechselrichter
Anfrage
Eigenschaften
  • flexible Einstellung verschiedener Betriebsmodi
  • mit verschiedenen Akkus kompatibel (Lithium-Ion, Bleiakku)
  • optional mit Photovoltaik-Steuerung, um für Solaranlagen eingesetzt zu werden
  • Integratives Design, simultane Anschlüsse möglich, z.B. Ladungen, Akkus, Stromnetze, Dieselgeneratoren und Solarpanelen gleichzeitig
  • Integrierte EMS-Funktion garantiert Sicherheit und Stabilität von Hochspannungstransport, sodass das Maximum und erneuerbaren Energien eingespeist werden kann
  • Intelligente Überwachung der Akkulaufzeit und Entladung
  • CAN und RS485 Kommunikationsschnittstelle, Modbus-Protokoll
  • Einfaches Umschalten zwischen Inselnetzbetrieb und Hauptnetz
  • für Ladungen adaptiv
  • unterschiedliche Schutzmechanismen für Wechselrichter und Akkus
Anwendungsbeispiele
  • Minen ohne Hauptnetzzugang
  • Inseln ohne Hauptnetzzugang
  • Dörfer ohne Stromzugang
  • Bauernhöfe ohne Hauptnetzzugang

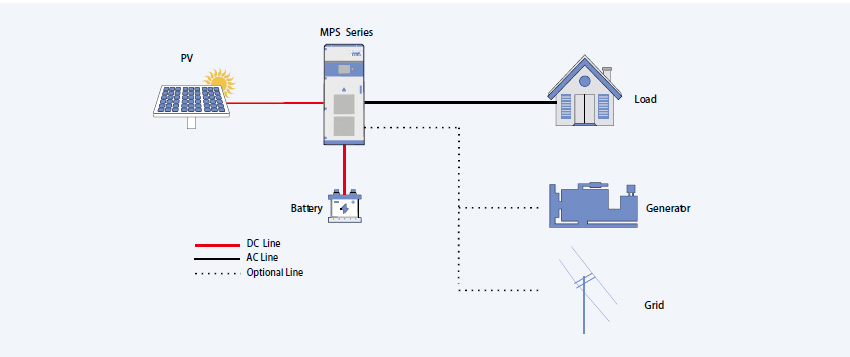

Wie funktioniert´s?

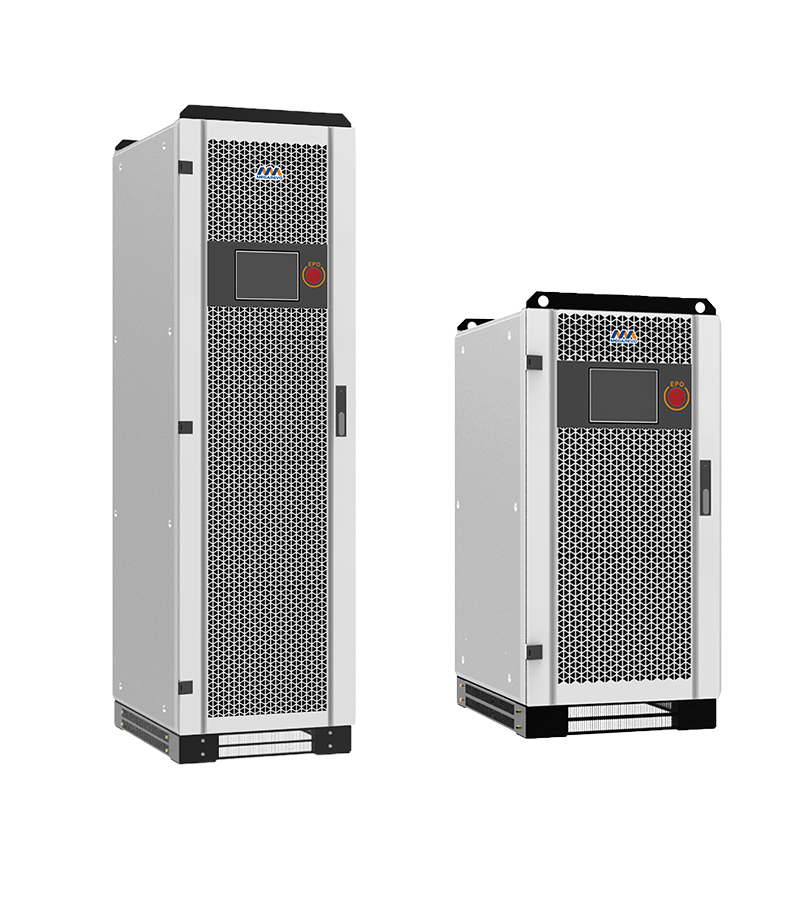

MPS Serie Zentralwechselrichter
Technische Angaben
Datenblatt MPS0030 MPS0050 MPS0100 MPS0150 MPS0250 MPS0500
AC (im Hauptnetz)
Scheinleistung 33kVA 55kVA 110kVA 165kVA 275KVA 550KVA
Nennleistung 30kW 50kW 100kW 150kW 250kW 500kW
Nennspannung 400V 400V 400V 400V 400V 400V
Nennstrom 44A 72A 144A 217A 361A 722A
Spannungsbereich 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V 320V-460V
Nennfrequenz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Frequenzbereich 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz 45-55/55-65Hz
THDI < 3% < 3% < 3% < 3% < 3% < 3%
PF 0.8lagging-0.8leading 0.8lagging-0.8leading 0.8lagging-0.8leading 0.8lagging-0.8leading 0.8lagging-0.8leading 0.8lagging-0.8leading
AC Anschluss 3/N/PE 3/N/PE 3/N/PE 3/N/PE 3/N/PE 3/N/PE
Transformator vorhanden vorhanden vorhanden vorhanden vorhanden vorhanden
AC (Inselnetz)
Scheinleistung 33kVA 55kVA 110kVA 165kVA 275KVA 550KVA
Nennleistung 30kW 50kW 100kW 150kW 250kW 500kW
Nennspannung 400V 400V 400V 400V 400V 400V
Nennstrom 43A 72A 144A 217A 361A 722A
THDU ≤2% linear ≤2% linear ≤2% linear ≤2% linear ≤2% linear ≤2% linear
Nennfrequenz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
Überlastbarkeit 110%-10min
120%-1min		 110%-10min
120%-1min		 110%-10min
120%-1min		 110%-10min
120%-1min		 110%-10min
120%-1min		 110%-10min
120%-1min
PV
Max. Spannung im offenen Stromkreislauf (Solar) 1000VDC 1000VDC 1000VDC 1000VDC 1000VDC 1000VDC
MAX. Solarenergie 36kW 60kW 120kW 150kW 250kWp 500kWp
MPP Solar Spannungsbereich 200VDC-850VDC 200VDC-850VDC 200VDC-850VDC 200VDC-850VDC 200VDC-850VDC 200VDC-850VDC
Akku
Nennspannung 150V-850V 150V-850V 320V-850V 420VDC-850VDC 420VDC-850VDC 420VDC-850VDC
Max Ladeleistung 30KW 50KW 100KW 150KW 250kWp 500kWp
Allgemeine Angaben
Maße (W/D/H) 800/800/2050mm 800/800/2050mm 1200/800/2050mm 1200/800/2050mm 1800/800/2050mm 2800/800/2050mm
Gewicht 440kg 620kg 900kg 1250kg 1700kg 3250kg
Umgebungstemperatur -25℃ - +55℃ -25℃ - +55℃ -25℃ - +55℃ -25℃ - +55℃ -25℃ - +55℃ -25℃ - +55℃
Relative Feuchtigkeit 0-95%nicht-kondensierend nicht-kondensierend 0-95% nicht-kondensierend 0-95% nicht-kondensierend 0-95% nicht-kondensierend 0-95% nicht-kondensierend 0-95%
Schutzart IP20 IP20 IP20 IP20 IP20 IP20
Lärmbelastung 65dB(A)@1m 65dB(A)@1m 65dB(A)@1m 65dB(A)@1m 65dB(A)@1m 65dB(A)@1m
Max. Höhenanbringung 5000m(verringerte Leistung ab 3000m) 5000m(verringerte Leistung ab 3000m)  5000m(verringerte Leistung ab 3000m)  5000m(verringerte Leistung ab 3000m)  5000m(verringerte Leistung ab 3000m)  5000m(verringerte Leistung ab 3000m)
Standby-Energieverbrauch < 30W < 30W < 30W < 30W < 30W < 30W
Kühlung Gebläse Gebläse Gebläse Gebläse Gebläse Gebläse
Communication
Bildschirm Touch-Screen Touch-Screen Touch-Screen Touch-Screen Touch-Screen Touch-Screen
Kommunikationsschnittstelle RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN RS485/CAN
